能力
8路10位通用输入,4路数字量输出和3路8位 模拟量输出
互操作性
在Modubs局域网上与Modbus完全兼容,通讯速度可达9.6kbps
多功能
完全可编程,用于中央设备系统(冷冻站,热力站)空调机组以及其它控制设备
高可靠
4层印制板整体滤波,全部程序数据在FLASH中备份
快速
内部逻辑环周期仅为100毫秒

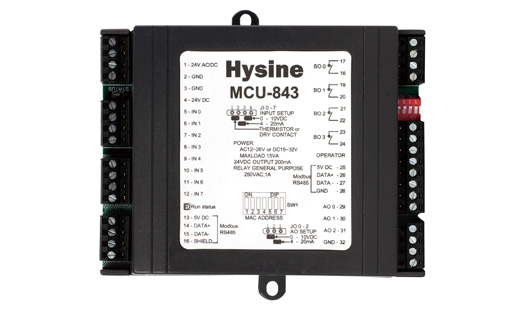

和欣控制的MCU-843是一个高性能完全可编程的通用控制器,可用于中央设备系统,空调机组,大型末端设备或其他过程控制设备。MCU-843它是一个自带Modbus通讯接口的控制器,因此不需要专用的芯片组就可紧密地集成到您的Modbus系统。MCU-843使用标准Modbus协议在一个Modbus局域网上进行通讯,通讯速度可达9.6kbps。
MCU-843可作为独立的控制器使用。它可以支持和欣控制的OP-500智能显示操作器,这个智能显示操作器带5’液晶显示屏,能够显示MCU-843现场控制器的数据,还可以修改设定值和发送控制命令,并且能够调整显示设定参数。
MCU-843使用和欣控制的编程语言──Mlogic。这个工具软件自带的函数库可以使你完成整个灵活的控制策略。一个MCU-843可以包括巨大的运算回路,这些控制回路可以控制设备的各个部分或单元。每个MCU-843 的全部程序数据固化在FLASH存储器中,掉电后不会丢失,这样保证控制的高可靠性。
MCU-843内置高速微处理器芯片,内部逻辑周期运算速度仅为100毫秒。可编程定时器是100ms的分辨率。
高分辨率10位的输入,通过设置跳线(IN0----IN7),可以接入热敏电阻/干触点、4-20mA或者0-10VDC信号。8位模拟量输出,通过设置跳线(Ao0---Ao2),可以输出4-20 mA or 0-10 VDC。每个开关亮输出都有状态灯表示其通道的开关状态,通讯状态也有状态灯,而且还增加了1个控制工作状态灯。
电源 24 VADC @ 10VA. 电源采用半波整流, 这样保证了可以使用同一交流24VAC变压器给多个MCU控制器供电。24VADC电源的一端和控制器的信号地连接到一起。
通用输入 8路10-bit通用输入,通过设置跳线(IN0---IN7),可配置输入通道为热敏电阻/开关量,4-20mA 或 0-10 VDC输入.
开关量输出 4 路继电器输出,每个触点负载能力277VAC,2A.
模拟量输出 3 路8位模拟量输出。通过设置跳线(AO0---AO2),可以配置输出通道为0-10VDC 或 4-20mA.;4-20mA 输出,要求负载电流最后要回到MCU控制器的地;4-20mA 输出的最大负载电阻为1000 ohm; 0-10VDC 输出的最小负载电阻为500ohm。
24VDC 输出 2个接线端子,最大负载能力24VDC,200mA。用于末端变送器供电。
处理器 AVR CMOS处理器(带FLASH,EEPROM,RAM)
尺寸 (120mm)H × (140mm)W × (40mm)D
接线端子 可插拨接线端子,2.5mm.
环境 -17-70℃.0-95%RH,不结露。
通讯 Modbus 网络,速率可达9.6Kbps 。
Modbus 一致性性 标准Modbus协议
遵从标准 EMC GB/T 17626
