输入输出特点
8路10位分辨率通用输入,12路数字量输入, 6路8位分辨率模拟量输出,6路数字量输出。
多功能
可编程与可独立操作,用于中央设备系统(冷冻站,热力站)空调机组以及其它控制设备。
高可靠
4层印制板整体滤波,全部程序数据在FLASH中备份。
快速
内部逻辑环周期仅为100毫秒

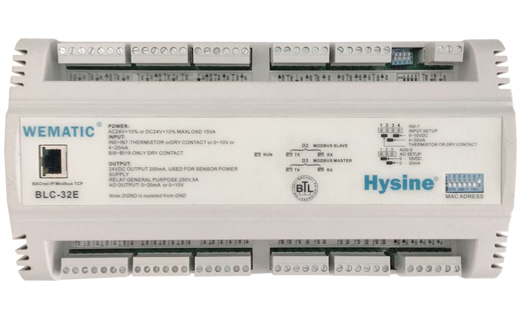

和欣控制的BLC-32E是一个高性能带扩展可编程的通用控制器,可用于中央设备系统,空调机组,大型末端设备或其他过程控制设备。
BLC-32E可作为独立的控制器使用。它可以支持和欣的HMI-X70,X100智能显示操作器,这个智能显示操作器带7’,10’液晶显示屏,能够显示BLC-32E现场控制器的数据并能修改其设定值和发送控制命令。
BLC-32E使用和欣控制的简单易学的编程语言──VISTOOLS。这个编程语言自带的函数库可以使你完成整个灵活的控制策略。一个BLC-32E可以包括巨大的运算回路,这些控制回路可以控制设备的各个部分或单元。
控制器处理速度高,内部执行时间为100毫秒,可编程计时器分辨率也保持100毫秒。
10位高分辨率的通用输入,通过跳线设定为热敏电阻、干触点、4-20mA、0-10VDC的输入信号。8位分辨率模拟量输出,通过跳线设定为4-20 mA 或0-10 VDC输出信号。数字输出带LED显示反映设备开关状态,单独的MS/TP局域网通讯状态指示灯。
电源:24VADC @ 10VA. 电源采用半波整流, 这样保证了可以使用同一交流24VAC变压器给多个BCU控制器供电。24VADC电源和控制器共地。
通用输入 :8路10位分辨率通用输入,通过跳线设置(IN0---IN7)输入通道为热敏电阻、数字量、4-20mA 或 0-10 VDC输入。
数字量输入:12开关量输入点
数字量输出:6路继电器输出,每个触点负载能力250VAC,1A。
模拟量输出: 6路8位分辨率通用模拟量输出。通过跳线(AO0---AO5)可以配置输出通道为0-10VDC 或 4-20mA.;4-20mA 输出,要求负载电流最后要回到BCU控制器的地,4-20mA 输出的最大负载电阻为1000 ohm; 0-10VDC 输出的最小负载电阻为500 ohm。
24VDC 输出: 2个接线端子,最大负载能力24VDC,200mA给传感器和其他设备供电。
处理器: AVR CMOS处理器(带FLASH,EEPROM,RAM)
尺寸: (265mm)H × (136mm)W × (63mm)D
接线端子: 可插拨接线端子,2.5mm。
环境: -17-70℃.0-95%RH,不结露。
通讯: BACnet MS/TP网络,速率可达76.8kbps。
BACnet 一致性性: 标准BACnet协议
遵从标准 : EMC GB/T 17626
