互操作
BACnet 网关控制器 支持 Modbus 通讯,支持MODBUS EIA-485通讯。支持BACnet IP通讯接入到BACnet 网。
能力
支持 1000 个模拟变量和1000 二进制变量,连接Modbus 设备数据到BACnet 系统中。
高可靠
4层印制板整体滤波,全部程序数据在FLASH中备份。
经济
简单,低成本集成现场MODBUS设备到BACnet系统。

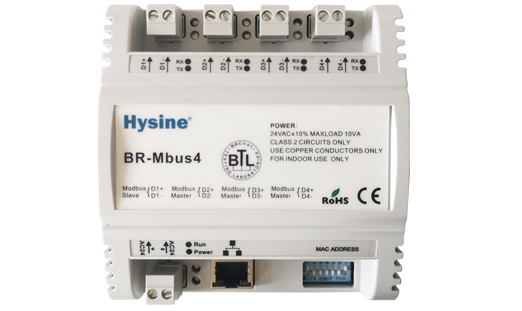

Hysine 公司的BR-Mbus4是一个将现场MODUBS设备连接到BACnet系统的网关设备。BR-Mbus4支持连接4条MODBUS设备/188设备(EIA-485)。可以将MODBUS设备的数据转换成BACnet 变量AVs 和BVs。BR-Mbus4等同一个BCU控制器接入到MS/TP网,BACnet系统的任何设备都能自由访问BR-Mbus4设备,这就使得MODUBS设备很方便的集成到BACnet系统中。
BR-Mbus4支持MODBUS协议和188协议,4个通讯口可自由设置。
BR-Mbus4 提供1000 BACnet AVs and 1000 BVs 数据变量,可以集成MODBUS通讯设备,例如可以集成制冷机或变频器等设备。1个 BR-Mbus4可以支持接入48个 Modbus 设备(通过MODUBS通讯)。
BR-Mbus4是 Hysine公司推出的Modbus转 BACnet的网关设备。BR-Mbus4支持 BACnet MS/TP 网络和Modbus 网络。 MS/TP 通讯是RS-485通讯双绞线,通讯可达1200米,通讯速度为76.8 Kbps。 Modbus 通讯可以是RS-485通讯双绞线,通讯速度为9.6 Kbps。
BR-Mbus4网关可以连接48个MODBUS设备,可以任意读写MODBUS设备的数据,,实现多个MODBUS设备集成到BACnet系统。Hysine公司推出Webtalk系统软件,容易使用和编程。支持编程工具VisTools ,提供编程图库和功能块,以及提供标准程序库文件。用户可以任意编辑BACnet转MODBUS的变量映射表,编辑好后下载到网关中,这样就可以实现MODUBS设备数据和BACnet数据自由转换。
CMOS电路,高可靠的四层印制板电路板,并采用电源/地分离的隔离层。强有力的硬件软件和电源滤波保证了控制器可靠和稳定的运行。CMOS微处理器使用一个内部“看门狗”可以监视电源电压,以提供自动关断和数据备份。
电源 18-24 VADC @ 10VA. 全波整流, 允许使用同一个交流24V变压器给多个控制器供电。交流24V电源其中的1脚接地。
电池 提供3 .0 V 电池给时钟供电,在掉电情况下能工作1.5年。在系统带电情况下,电池寿命为10年。电池型号为BR1225,户可以自行更换。
处理器 AVR CMOS处理器(带FLASH,EEPROM,RAM)
BACnet MS/TP 支持端子接线连接(双绞屏蔽线,可以采用RVSP 2*0.5),通讯速度76.8 Kbps.
Modbus 通讯 支持EIA-485 (双绞通讯)连接48个Modbus 设备。通讯配置选择 ASCⅡ/RTU, 4800 或 9600 baud, 奇/偶/无校验, 和停止位选择,以适应各种Modbus 通讯设备。
尺寸 (108mm)H × (112mm)W × (55.8mm)D
环境 0-55℃. 0-95%RH, 不结露.
软件 支持1000 BACnet AVs and 1000 BVs, 支持Modbus 和BACnet 映射表,可以读写所有的AV 或BV变量。
BACnet 一致性性 标准BACnet协议
遵从标准 EMC GB/T 17626
